Tüm ürünler
İlgili kişi :
Yomi
Telefon numarası :
+8617376550856
Naber :
+8617376550856
Qbe2.0 Berilyum Bakır Alaşımlı Yuvarlak Çubuk Tel Şerit Plakası Standart ГОСТ 1789-70
| Menşe yeri | Çin |
|---|---|
| Marka adı | CUBERYLLIUM |
| Sertifika | ISO,SGS |
| Model numarası | Qbe2 |
| Min sipariş miktarı | 50 |
| Fiyat | 30USD |
| Ambalaj bilgileri | tahta sandık içine paketlenmiş bobin |
| Teslim süresi | 10 ~ 15 gün |
| Ödeme koşulları | L/C, T/T, Western Union |
| Yetenek temini | 200T/Ay |
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Adı | Berilyum Bakır Alaşımı | Max Bobin Ağırlığı | 2T |
|---|---|---|---|
| Standart | GOST 1789-70, GOST 15835-70, GOST 15834 77 | Emniyetli taşıma | Özel bir sağlık riski yoktur. |
| İşleme Özelliği | - İyi. | Yüzey | Parlak/Cilalı |
| Pürüzsüzlük | - İyi. | berilyum | %1,8~2,1 |
| Vurgulamak | Qbe2.0 Berilyum Bakır alaşımı Yuvarlak Çubuk 1789-70,Berilyum Bakır alaşımı 1789-70,becu alaşımı 1789-70 |
||
Ürün Açıklaması
Qbe2.0 Berilyum Bakır alaşımı (Tür bar tel şeridi plaka) Standart ГОСТ 1789-70
Ürün Tanımı:
Adı: Berilyum bakır alaşımı
Sınıf: Qbe2.0
Son ürünler şekli: yuvarlak çubuk, çubuk, tel, şerit, levha
Spesifikasyon: Müşterilerin gereksinimlerine göre
Yüzey: Parlak/Puliç
Standart:GOST 1789-70, GOST 15835-70, GOST 15834 77
Teslimat süresi: Genellikle 10-15 gün içinde
Ödeme süresi: T / T, L / C, Western Union kabul edebiliriz
CUBERYLLIUM® bakır beriliyum üretir.173,170) ve yüksek iletkenlik için seçilen alaşımlar (Alloy 751,750Ayrıca küresel fabrikaya CuBeryllium-200; CuBeryllium-275; CuBeryllium-350 ve Cuberyllium-400 gibi ana alaşımları da tedarik ediyoruz.
Tanıtım CUBERYLLIUM®- Qbe2:
CUBERYLLIUM®-Qbe2 ayrıca Cube2 olarak da adlandırılır. QBe2.0 berilium bronz, mekanik, fiziksel ve kimyasal kapsamlı özelliklere sahip yüksek performanslı bir bakır alaşımı olan küçük miktarda nikel içerir.Katı çözeltme ve zamanlı sertleştirme işleminden sonra (sürtme ve ısıtma), yüksek dayanıklılığa, sertliğe, elastiğe ve aşınmaya dayanıklılığa, korozyona dayanıklılığa, ısıya dayanıklılığa, patlamaya dayanıklılığa, verime ve yorgunluk sınırına sahiptir.Ayrıca yüksek ısı iletkenliğine sahiptir., elektrik iletkenliği ve soğuk karşıtlığı, manyetik olmayan, vurulduğunda kıvılcım yok, kaynak ve kavrama kolay, işleme kolay, mükemmel soğutma etkisi, havada mükemmel korozyon direnci,tatlı su ve deniz suyu.
Berilyum Bakır Alaşımının Kimyasal Tasarımı Qbe2.0:
| CUBERYLLIUM®Marka |
Hoşça kalın. Sayı |
Berilyum | Al | Ni | Fe | Cu | Evet. |
| Cuberyllium-Qbe2 | Qbe2 | 1.80-2.10 | 0.15 en fazla | 0.2~0.5 |
0.15 En fazla |
Dinlen. |
0.15 En fazla |
Berilyum Bakır Alaşımının Tipik Fiziksel Özellikleri Qbe2.0:
| yoğunluk (g/cm3): | 8.36 |
| Yaşlanma sertleşmesinden önceki yoğunluk (g/cm3): | 8.25 |
| Elastik Modulus (kg/mm2 (103)): | 13.4 |
| Termal Genişleme katsayısı (20 °C'den 200 °C'ye kadar m/m/°C): | 17 x 10-6 |
| Isı iletkenliği (cal/(cm-s-°C)): | 0.25 |
| Erime aralığı (°C): | 870-980 |

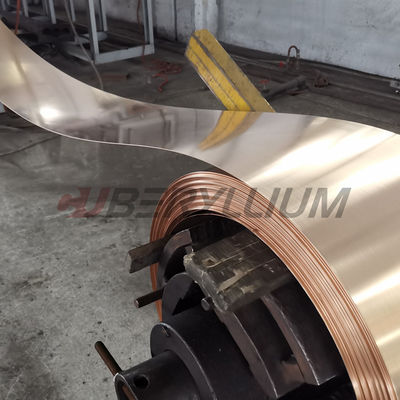

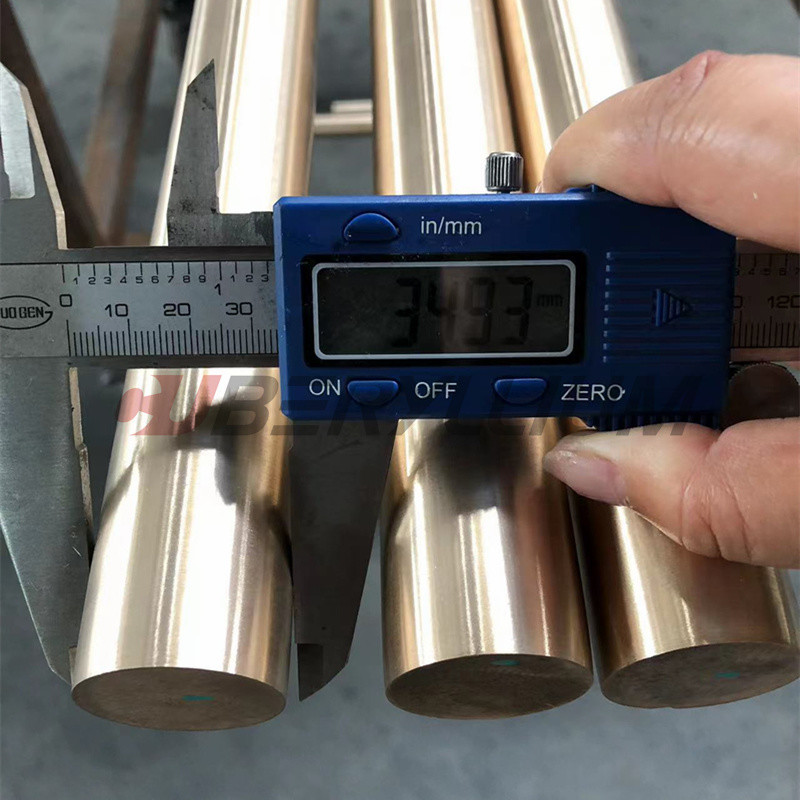

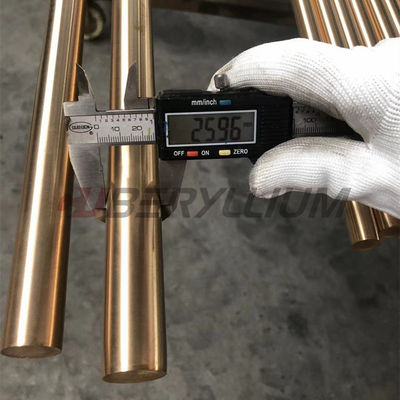

Ürün Fotoğrafı:
Berilyum Bakır'ın Anahtar TeknolojisiIsı işleme)
Bu alaşım sistemi için en önemli işlem ısı işlemidir.Berilyum bakır, basit bir düşük sıcaklıklı termal işlemle sertleştirilebilir olması bakımından benzersizdir.Bu iki temel aşamayı içerir. Birincisi çözeltme kızartması ve ikincisi yağış veya yaş sertleştirme olarak adlandırılır.
Çözüntü Annealing
Tipik alaşım CuBe2 (1,85-2%) için alaşım 720 ° C ve 860 ° C arasında ısıtılır. Bu noktada içindeki berilium esasen bakır matrisinde (alfa fazında) düzülür.Bu katı çözeltinin yapısı oda sıcaklığına hızlıca söndürülmesiyle korunur.Bu aşamada malzeme çok yumuşak ve esnek ve kolayca çizim, şekillendirme veya soğuk başlatma ile soğuk işlenebilir.Çözüm kaynatma işlemi, değirmendeki sürecin bir parçasıdır ve genellikle müşteri tarafından kullanılmamaktadır.. Sıcaklık, sıcaklık süresi, söndürme hızı, taneler büyüklüğü ve sertliği tüm çok kritik parametreler ve sıkı kontrol edilirCuberyllium.
Yaşlanma
Yaş sertleştirme, malzemenin dayanıklılığını önemli ölçüde artırır.Bu reaksiyon genellikle alaşım ve istenen özelliklere bağlı olarak 260 ° C ve 540 ° C arasında sıcaklıklarda gerçekleştirilir.Bu döngü, erimiş beriliyumun matriste ve tahıl sınırlarında beriliyum bakımından zengin (gamma) bir faz olarak çökmesine neden olurBu çöküntünün oluşumu, malzemenin dayanıklılığının büyük bir artışına neden olur.Berilyum bakırının oda sıcaklığında yaşlanma özelliklerine sahip olmadığını kabul edilmelidir..
Önerilen Ürünler
