Tüm ürünler
ZTE 5g Baz İstasyonu DIN.2.1247 için Kılcal Tüp CuBe2 1.0x0.8
| Menşe yeri | Çin |
|---|---|
| Marka adı | CUBERYLLIUM |
| Sertifika | ISO,SGS |
| Model numarası | CuBe2 (UNS.C17200) |
| Min sipariş miktarı | 5 |
| Fiyat | 300USD |
| Ambalaj bilgileri | tahta sandık içine paketlenmiş |
| Teslim süresi | 20~35 gün |
| Ödeme koşulları | L/C, T/T, Western Union |
| Yetenek temini | 200kg/ay |
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| İsim | berilyum bakır alaşımı | Seviye | UNS. UNS. C17200/CuBe2 C17200/Küp2 |
|---|---|---|---|
| Ürün formu | kılcal boru | Şartname | Müşterilerin ihtiyacına göre |
| Yüzey | Parlak / Cilalı | OD | 0,2 mm ～ 8 mm |
| DUVAR | 0.015～0.5 | Emniyetli taşıma | Özel sağlık riski yok |
| İşleme Özelliği | İyi | Minimum tolerans | 0.005 |
| Vurgulamak | DIN.2.1247 Kılcal Boru,ZTE 5g Baz İstasyonu Kılcal Boru,1.0x0.8 Kılcal Boru |
||
Ürün Açıklaması
Kapiler Tüp CuBe2 DIN.2.1247 Boyut: 1.0*0.8 ZTE 5g Baz İstasyonu Ekipmanı için
Ürün Normal Açıklama:
Ürün Adı: Berilyum bakır alaşımı
Sınıf: Cube2/C17200/DIN.2.1247
Standart: ASTM, AMS, SAE
Ürün Özellikleri: Müşterilerin ihtiyacına göre berilyum bakır alaşımı sağlayabiliriz.
Teslim Süresi: Genellikle 10-15 gün içinde
Paket: Tahta sandık içine paketlenmiş
Ürün markası:KÜBERİLYUM®
KÜBERİLYUM® çeşitli farklı bileşimlerde bakır berilyum üretmektedir.
Bunlar iki kategoriye ayrılır: yüksek mukavemetli berilyum bakır alaşımları 172(UNS. C17200),173(UNS.C17300),170(UNS.C17000) ve yüksek iletkenlik için seçilen bakır alaşımları 751(UNS.17510),750(UNS. 17500),741(UNS.17410).
Ayrıca Master alaşımı tedarik ediyoruz: CuBeryllium-200, CuBeryllium-275, CuBeryllium-350 ve Cuberyllium-400 küresel fabrikaya.
Berilyum bakır alaşımının özellikleri:
Berilyum bakır alaşımı, iyi mekanik, fiziksel ve kimyasal özelliklere sahip bir alaşımdır.Söndürdükten sonra, yüksek iletkenlik, termal iletkenlik, soğuk direnç ve manyetik olmayan, vurulduğunda kıvılcım çıkarmaz, kaynaklanması kolay ve atmosferde mükemmel korozyon direnci özelliği ile yüksek mukavemet, elastikiyet, aşınma direnci, yorulma direnci ve ısı direncine sahiptir. , tatlı su ve deniz suyu.
Cuberyllium Bakır Alaşımlı Cube2/C17200'ün Son Ürün Standardı:
| Mamul | Şartname |
|---|---|
|
Çubuk |
AMS 4650, 4651, 4533, ASTM B194, B196, ASKERİ MIL-C-21657, SAE J463, J461 |
| Ekstrüzyonlar | ASTM B570 |
| dövme | AMS 4650, ASTM B570 |
| Tabak | ASTM B194 |
| kamış | AMS 4650, 4534, 4533, 4651, ASTM B196, ASKERİ MIL-C-21657, SAE J463, J461 |
| Çubuk, Dövme | AMS 4650 |
|
Çarşaf |
ASTM B194 |
| şerit | ASTM B194, SAE J463, J461 |
| Tüp, Dikişsiz | AMS 4535, ASTM B643 |
|
Tel |
AMS 4725, ASTM B197, SAE J463, J461 |
Kimyasal BileşimiKÜBERİLYUM®-172 Berilyum Bakır Alaşımları:
Ürün Sınıfı:KÜBERİLYUM®-172(UNS.C17200)
Berilyum(Ol):1.80-2.00%
Kobalt(Co) + Nikel(Ni): %0.20 Min
Kobalt(Co) + Nikel(Ni) + Demir(Fe): %0.60 Maks
Kurşun: %0.02 Maks
Bakır(Cu): Denge
Not: Bakır artıeklemeler Minimum %99,5'e eşittir.
Partiler halinde tedarik edilebilen yüksek hassasiyetli berilyum bakır dikişsiz kılcal borular ve berilyum bakır kılcal boruların üreticisidir.Dış çap 0,2~8 mm'ye ulaşabilir, duvar kalınlığı 0,08~6 mm'dir ve tolerans ± 0,005 mm'ye kadar doğru olabilir.The1*0.5, 2.0*1.6, 2.0*1.8, 3.5*3.2 3.95*3.65 ve şirket tarafından düzenli olarak tedarik edilen diğer yüksek hassasiyetli berilyum bakır dikişsiz kılcal borular, Huawei, ZTE ve Nokia gibi 5g baz istasyonu ekipmanlarında yaygın olarak kullanılmaktadır.
Tipik Fiziksel ÖzellikleriKÜBERİLYUM®-172(Berilyum Bakır Şerit C17200):
| Yoğunluk (g/cm3): | 8.36 |
| Yaşlanma sertleşmesinden önceki yoğunluk (g/cm3): | 8.25 |
| Elastik Modül (kg/mm2 (103)): | 13.4 |
| Termal Genleşme Katsayısı (20 °C ila 200 °C m/m/°C): | 17 x 10-6 |
| Termal İletkenlik (cal/(cm-s-°C)): | 0.25 |
| Erime Aralığı (°C): | 870-980 |
KÜBERİLYUM'un Öfke Tanımları®-172: Tavlı Durum Çözümü (TB00):
| CuBerilyum Tanımlaması | ASTM | Bakır Berilyum Şeridin Mekanik ve Elektriksel Özellikleri | ||||||
| atama | Tanım | Gerilme direnci (Mpa) |
Akma Mukavemeti %0,2 ofset | Uzama Yüzdesi | SERTLİK (YG) |
SERTLİK Rockwell B veya C Ölçeği |
Elektiriksel iletkenlik (% IACS) |
|
| A | TB00 | Çözüm Tavlı | 410～530 | 190～380 | 35~60 | <130 | 45~78HRB | 15～19 |
| 1/2 Saat | TD02 | Yarı Sert | 580～690 | 510～660 | 12~30 | 180~220 | 88~96HRB | 15～19 |
| H | TD04 | Zor | 680~830 | 620~800 | 2~18 | 220~240 | 96~102HRB | 15～19 |
| HM | TM04 | Freze sertleştirilmiş |
930～1040 | 750～940 | 9～20 | 270～325 | 28～35HRC | 17～28 |
| SHM | TM05 | 1030-1110 | 860～970 | 9～18 | 295～350 | 31～37HRC | 17～28 | |
| XHM | TM06 | 1060～1210 | 930-1180 | 4～15 | 300～360 | 32～38HRC | 17～28 | |
Teknolojinin en önemliKÜBERİLYUM®
A:Isı tedavisi
Bu alaşım sistemi için ısıl işlem en önemli işlemdir.Tüm bakır alaşımları soğuk işlemle sertleştirilebilirken, berilyum bakır basit bir düşük sıcaklıkta ısıl işlemle sertleştirilebilir olması bakımından benzersizdir.İki temel adımı içerir.Birincisi çözelti tavlaması, ikincisi ise çökelme veya yaş sertleştirme olarak adlandırılır.
B: Çözelti Tavlama
Tipik CuBe1.9 (%1.8-2) alaşımı için alaşım 720°C ile 860°C arasında ısıtılır.Bu noktada, içerilen berilyum bakır matriste (alfa fazı) esasen "çözünür".Hızlı bir şekilde oda sıcaklığına kadar söndürülerek bu katı çözelti yapısı korunur.Bu aşamadaki malzeme çok yumuşak ve sünektir ve çekme, haddeleme veya soğuk şekillendirme ile kolaylıkla soğuk işlenebilir.Çözelti tavlama işlemi, değirmendeki işlemin bir parçasıdır ve tipik olarak müşteri tarafından kullanılmaz.Sıcaklık, sıcaklıktaki süre, söndürme hızı, tane boyutu ve sertlik çok kritik parametrelerdir ve ohmalloy tarafından sıkı bir şekilde kontrol edilir.
C: Yaş Sertleşmesi
Yaşlanma sertleşmesi malzemenin gücünü önemli ölçüde artırır.Bu reaksiyon genellikle alaşıma ve istenilen özelliklere bağlı olarak 260°C ile 540°C arasındaki sıcaklıklarda gerçekleştirilir.Bu döngü, çözünmüş berilyumun matriste ve tane sınırlarında berilyum açısından zengin (gama) bir faz olarak çökelmesine neden olur.Malzeme mukavemetinde büyük artışa neden olan bu çökeltinin oluşumudur.Elde edilen mekanik özelliklerin seviyesi, sıcaklık ve sıcaklıktaki süre ile belirlenir.Berilyum bakırın oda sıcaklığında yaşlanma özelliği olmadığı bilinmelidir.

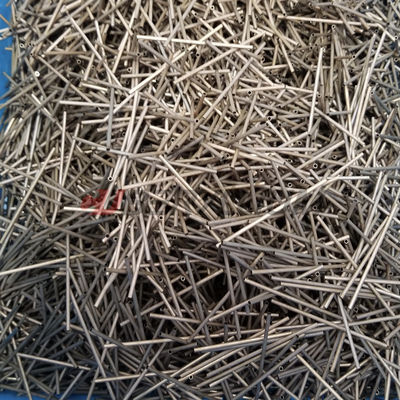

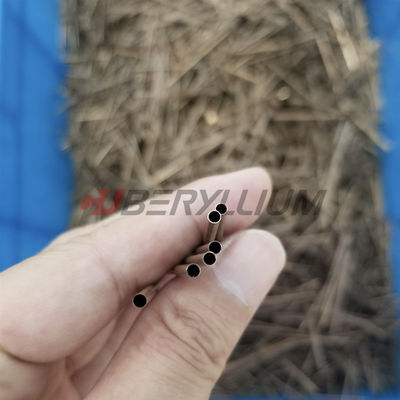

Ürün Fotoğrafları:
Berilyum bakır kılcal boru özellikleri:
1. Çekme mukavemeti, akma mukavemeti ve sertlik orta değerlerdir, bu nedenle iyi işlenebilirliğe sahiptir ve isteğe bağlı olarak kullanılabilir.
2. Yüksek tavlama direnci ve aşınma direncinin yanı sıra iyi termal iletkenlik ve elektriksel iletkenlik
3. Mükemmel mekanik ve fiziksel özellikler, yüksek tavlama direnci ve mükemmel aşınma direnci
4. Hizmet ömrünü daha da uzatabilen yüksek sertlik ve aşınma direnci
5. Yüksek tavlama direnci, çok yüksek termal iletkenlik ve iletkenlik, yüksek sıcaklıkta mükemmel korozyon direnci
Önerilen Ürünler
