Tüm ürünler
DIN. 2.1247 CuBe2 Bobin Üzerine Yarım Sert Haddelenmiş Şeritler 0,10x8mm
| Menşe yeri | ÇİN |
|---|---|
| Marka adı | CUBERYLLIUM® |
| Sertifika | ISO,SGS |
| Model numarası | CuBe2 (DIN. 2.1247) |
| Min sipariş miktarı | 50 |
| Fiyat | 30USD |
| Ambalaj bilgileri | Bobin + kontrplak durumda |
| Teslim süresi | 10 ~ 15 gün |
| Ödeme koşulları | L/C, T/T, Western Union |
| Yetenek temini | 200T/Ay |
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| isim | Yarım Sert Haddelenmiş Şeritler | Maksimum Bobin Ağırlığı | 2T |
|---|---|---|---|
| En İnce Kalın. | 0,10mm | Genişlik | 8mm |
| Standart | ASTM B194, SAE J463, J461 | sertlik | 300-360HV |
| Emniyetli taşıma | Özel bir sağlık riski yoktur. | İşleme Özelliği | İyi |
| Yüzey | Parlak/Cilalı | PÜRÜZSÜZLÜK | İyi |
| Belirtmek, bildirmek | Yarım Sert Haddelenmiş | ||
| Vurgulamak | Yarım Sert Haddelenmiş C17200 Berilyum Bakır,DIN. 2.1247 C17200 Berilyum Bakır,Yarım Sert Haddelenmiş Berilyum Bakır Şerit |
||
Ürün Açıklaması
CuBe2 (DIN. 2.1247) 0,10x8mm Bobin Üzerine Yarı Sert Haddelenmiş Yüksek Mukavemetli Şeritler
Ürün Normal Açıklama:
Ürün Adı: Yarım sert haddelenmiş şeritler
Derece: CuBe2(DIN. 2.1247)
Standart: ASTM B194, SAE J463, J461
Ürün Özellikleri: 0,10mmx8mm
Durum: Yarı sert haddelenmiş
Ürün markası: KÜBERİLYUM®
Kimyasal Bileşimi CuBe2 (DIN. 2.1247) Alaşımlar:
Berilyum(Ol): 1.80-2.00%
Kobalt(Co) + Nikel(Ni): %0.20 Min
Kobalt(Co) + Nikel(Ni) + Demir(Fe): %0.60 Maks
Kurşun: %0.02 Maks
Bakır(Cu): Denge
Not: Bakır artı eklemeler Minimum %99,5'e eşittir.
Öfke Tanımlamaları CuBe2 (DIN. 2.1247)şerit:
| Küberilyum Tanımlaması | ASTM | Bakır Berilyum Şeridi Mekanik ve Elektriksel Özellikleri | ||||||
| atama | Açıklama | Gerilme direnci (Mpa) |
Akma Mukavemeti %0,2 ofset | Uzama Yüzdesi | SERTLİK (YG) |
SERTLİK Rockwell B veya C Ölçeği |
Elektiriksel iletkenlik (% IACS) |
|
| A | TB00 | Çözüm Tavlı | 410～530 | 190～380 | 35~60 | <130 | 45~78HRB | 15～19 |
| 1/2 Saat | TD02 | Yarı Sert | 580～690 | 510～660 | 12~30 | 180~220 | 88~96HRB | 15～19 |
| H | TD04 | Sert | 680~830 | 620~800 | 2~18 | 220~240 | 96~102HRB | 15～19 |
| HM | TM04 | Freze sertleştirilmiş |
930～1040 | 750～940 | 9～20 | 270～325 | 28～35HRC | 17～28 |
| SHM | TM05 | 1030-1110 | 860～970 | 9～18 | 295～350 | 31～37HRC | 17～28 | |
| XHM | TM06 | 1060～1210 | 930-1180 | 4～15 | 300～360 | 32～38HRC | 17～28 | |
CuBe2(DIN. 2.1247) Alaşımlarının Tipik Kullanımları:
Petrol ve Gaz - Alet Muhafazaları, Esnek Miller, MWD ve LWD Bileşenleri, Yataklar, Burçlar, Valf Bileşenleri, Pompa Milleri
Otomotiv - Plastik Kalıplar, Elektronik Bileşenler, RWMA Takımları
Elektrik - Yay Konnektörleri, Akım Taşıyan Seyir Aletleri, Kontak Köprüleri, Klipsler, Röle Parçaları, Elektrik Anahtarı ve Röle Bıçakları
Havacılık - İniş Takımı Burçları, Uçak Bileşenleri, Kriyojenikler
Bağlantı Elemanları - Cıvatalar, Vidalar, Tespit Halkaları, Kilit Pulları, Belleville Pulları, Merdane Pimleri, Bağlantı Elemanları, Pullar
Diğer Endüstriyel - Esnek Metal Hortum, Kıvılcım Çıkarmayan Güvenlik Aletleri, Şaftlar, Pompa Parçaları, Haddehane Parçaları, Rulmanlar, Burçlar, Valf Yatakları, Valf Gövdeleri, Ağır Ekipmanlarda Aşınma Plakaları, Yaylar, Elektrokimyasal
özellikleriCuBe2 (DIN. 2.1247) Alaşımlar:
| şerit | ASTM B194 |
| Çubuk | ASTM B196 |
| Tel | ASTM B197 |
| Tabak | ASTM B194 |
| Çarşaf | ASTM B194 |
| Tüp | ASTM B643 |

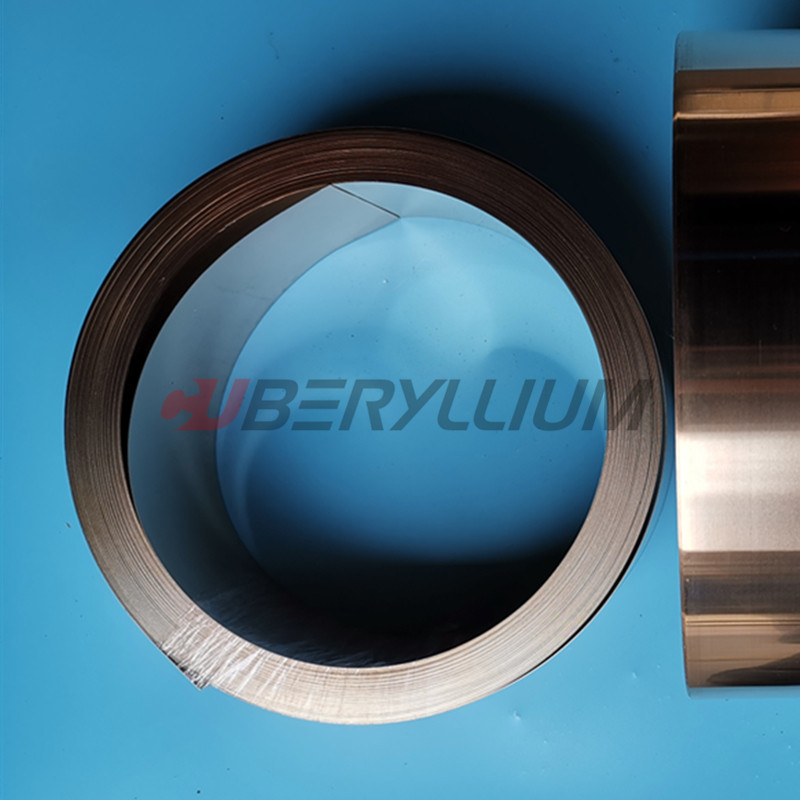

Ürün Fotoğrafı CuBe2 (DIN. 2.1247) Şeritler:
Berilyum Bakırın Anahtar Teknolojisi(Isı tedavisi)
Bu alaşım sistemi için ısıl işlem en önemli işlemdir.Tüm bakır alaşımları soğuk işlemle sertleştirilebilirken, berilyum bakır basit bir düşük sıcaklıkta ısıl işlemle sertleştirilebilir olması bakımından benzersizdir.İki temel adımı içerir.Birincisi çözelti tavlaması, ikincisi ise çökeltme veya yaş sertleştirme olarak adlandırılır.
Çözüm Tavlama
Tipik CuBe2Pb alaşımı için alaşım 720°C ile 860°C arasında ısıtılır.Bu noktada, içerilen berilyum bakır matriste (alfa fazı) esasen "çözünür".Hızlı bir şekilde oda sıcaklığına kadar söndürülerek bu katı çözelti yapısı korunur.Bu aşamadaki malzeme çok yumuşak ve sünektir ve çekme, haddeleme veya soğuk şekillendirme ile kolaylıkla soğuk işlenebilir.Çözelti tavlama işlemi, değirmendeki işlemin bir parçasıdır ve tipik olarak müşteri tarafından kullanılmaz.Sıcaklık, sıcaklıktaki süre, söndürme hızı, tane boyutu ve sertlik çok kritik parametrelerdir ve ohmalloy tarafından sıkı bir şekilde kontrol edilir.
Yaşlanma sertleşmesi
Yaşlanma sertleşmesi malzemenin gücünü önemli ölçüde artırır.Bu reaksiyon genellikle alaşıma ve istenilen özelliklere bağlı olarak 260°C ile 540°C arasındaki sıcaklıklarda gerçekleştirilir.Bu döngü, çözünmüş berilyumun matriste ve tane sınırlarında berilyum açısından zengin (gama) bir faz olarak çökelmesine neden olur.Malzeme mukavemetinde büyük artışa neden olan bu çökeltinin oluşumudur.Elde edilen mekanik özelliklerin seviyesi, sıcaklık ve sıcaklıktaki süre ile belirlenir.Berilyum bakırın oda sıcaklığında yaşlanma özelliği olmadığı bilinmelidir.
Neden Bizi Seçmelisiniz?
1, 20 yıldan fazla deneyime sahip profesyonel bir berilyum bakır alaşımı üreticisiyiz.
2, berilyum çubukları, çubuklar, şeritler, teller ve benzeri gibi çeşitli berilyum bakır alaşımı türleri ile.
3, kaliteli.
4, Rekabetçi teklifler.
5, Satış sonrası servis.
Önerilen Ürünler
